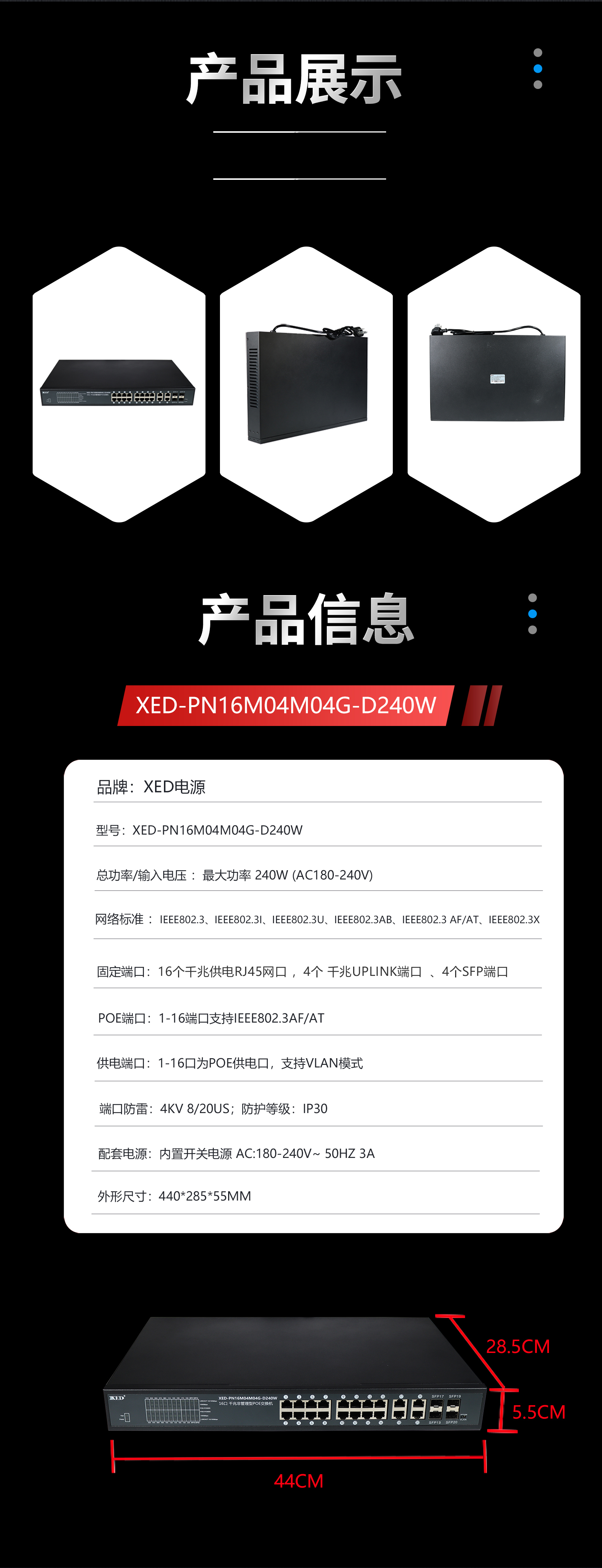

產品型號
|

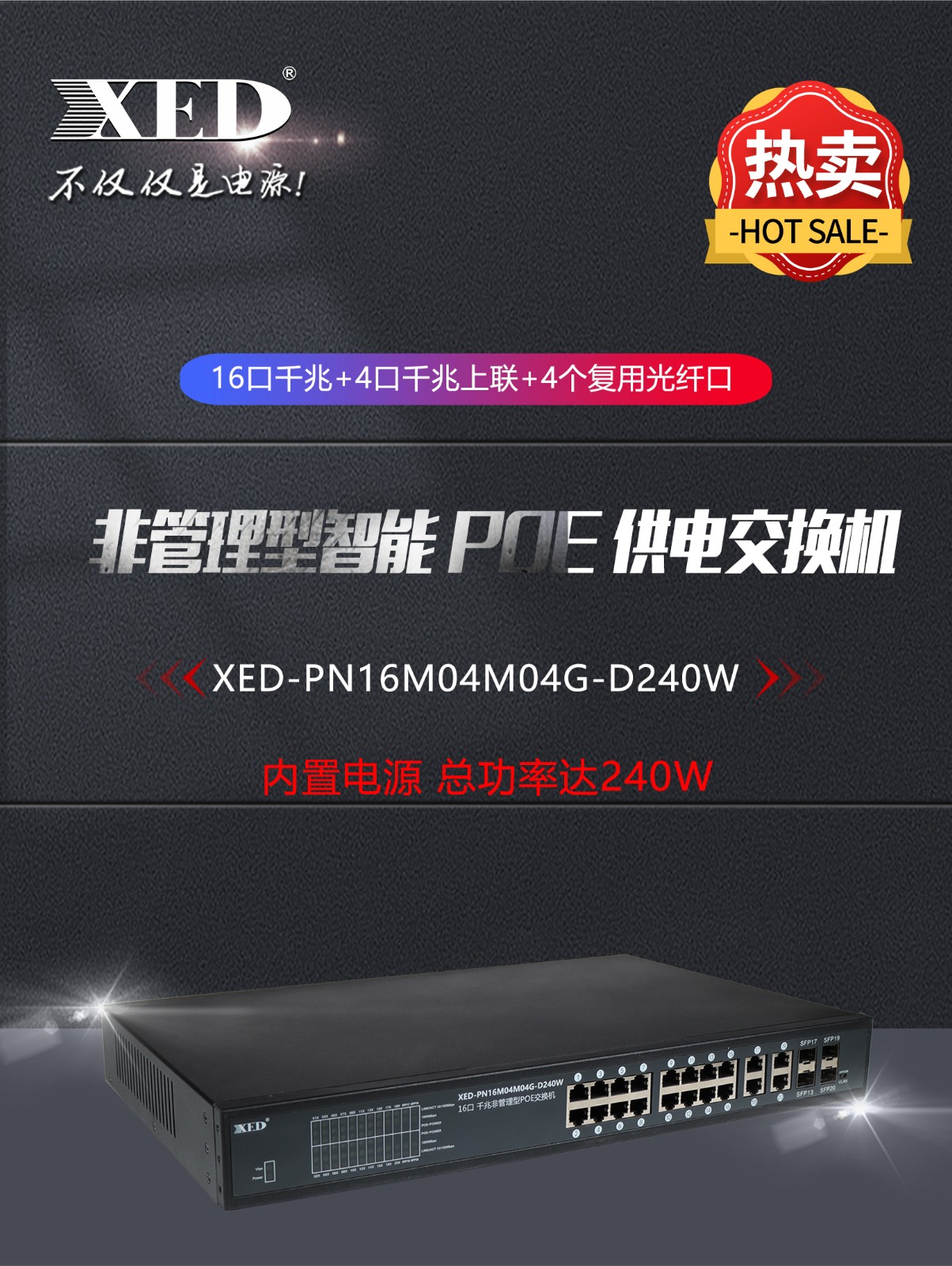

XED-PN16M04M04G-D240W
|
|
產品名稱
|
16FE+4G Combo千兆非管理型PoE交換機
|
|
產品簡介
|
16FE+4G Combo千兆非管理型PoE交換機。提供16個10/100M自適應RJ45電口，4個千兆UPLINK端口、4個SFP端口，其中端口1~端口16具備PoE供電功能，支持IEEE802.3af/at標準，可作為為以太網供電設備，能自動檢測識別符合相關標準的受電設備，并通過網線為其供電。
通過撥碼開關可選擇標準交換/端口隔離模式切換，端口隔離模式默認端口17為上聯口，可有效的屏蔽廣播風暴，提高網絡安全性。
XED-PN16K1M1G使用簡單方便，無需配置，即插即用，可靈活擴展商場、學校、辦公室網絡而不受電力線布局限制
|
|
主要特點
|
端口性能
|
提供16個10/100M自適應RJ45電口，4個千兆UPLINK端口、4個SFP端口；
端口1～端口16具有PoE供電功能；
每端口均支持MDI/MDIX自動翻轉及自協商；
支持IEEE 802.3x全雙工流控和Backpressure半雙工流控
|
|
POE性能
|
支持IEEE802.3af/at標準；
自動檢測與識別符合IEEE 802.3af/at標準的PD設備并為其供電；
支持14個端口達IEEE802.3af標準滿載（15.4W）供電或7個端口達IEEE802.3at標準滿載（30W）供電，總功率達230W；
智能功率管理，如果受電設備功率超過230W，系統啟動優先機制，切斷優先級低的端口供電（優先級最低為端口16，其次為端口15，依次排序，端口1的優先級最高）；
最大功率指示燈——PoE MAX燈，當交換機對外供電總功率超出230W，則指示燈閃爍。
|
|

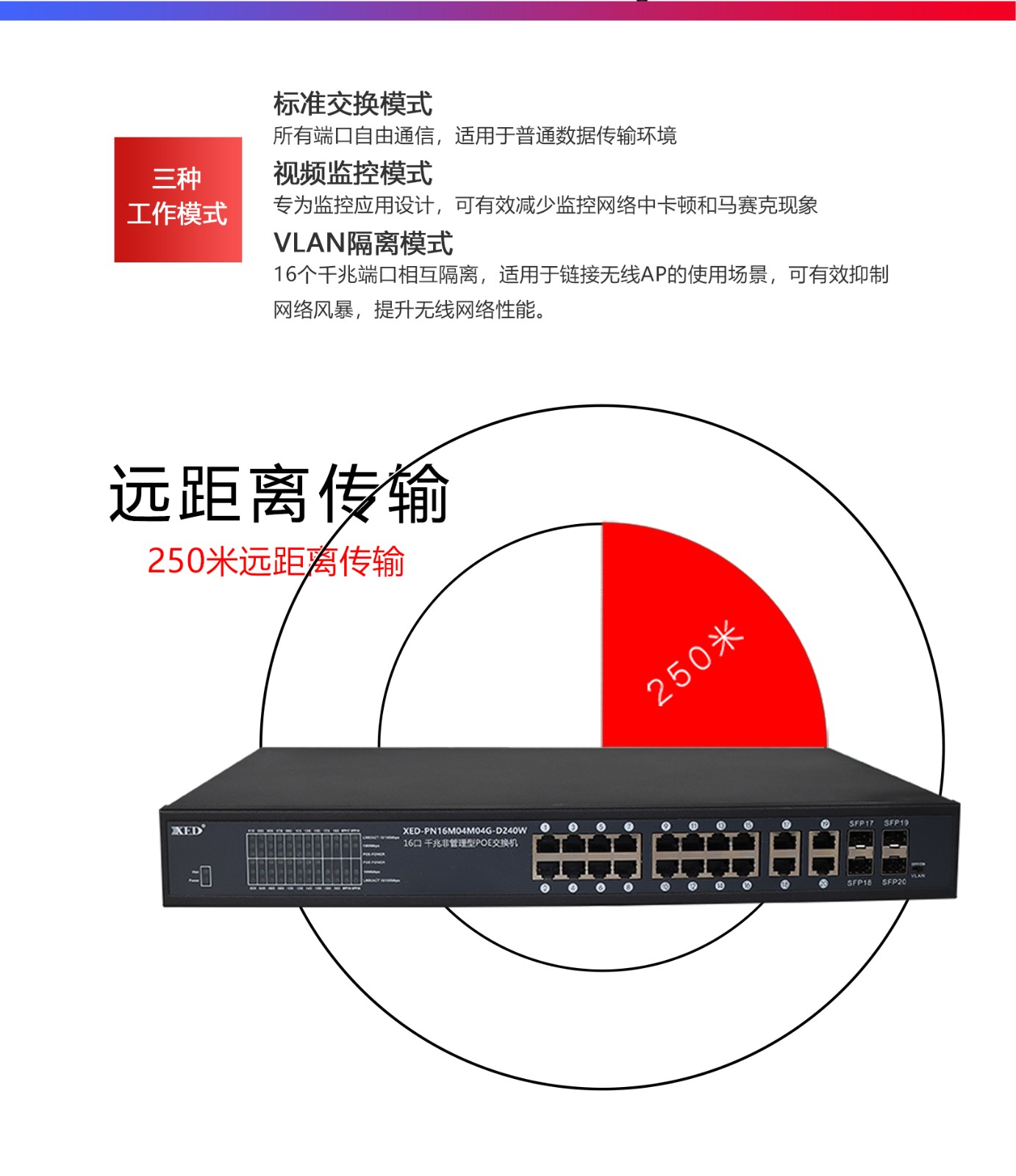

倆種工作模式切換
|
提供模式切換開關，支持“標準交換”和“端口隔離”兩種工作模式；
開啟標準交換模式時交換機為普通非管理型交換機，端口1~端口17之間能相互通信；
開啟端口隔離模式時，端口1~端口16之間不能相互通信，只能與上聯端口17通信。
|
|
高水準設計：散熱好，更穩定
|

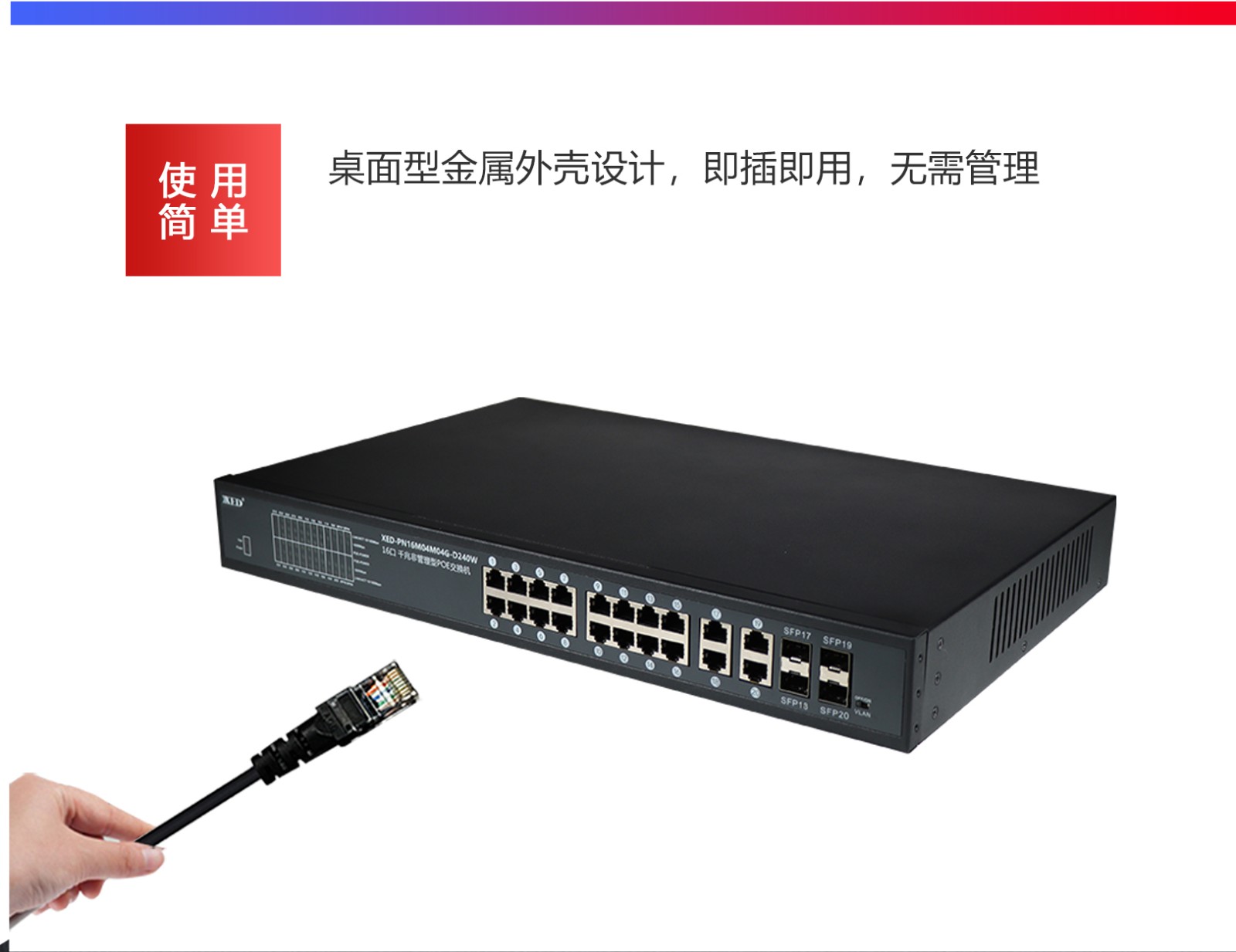

采用金屬外殼設計，不僅保證優秀的散熱性能，更能減少輻射，提高產品穩定性和壽命，特別適合于長期不斷電使用的環境。
采用獨立金屬屏蔽RJ45端口，屏蔽外界對其的電磁干擾，提高傳輸數據的穩定，且更堅固耐用，壽命更長。
|
|
產品特點
|

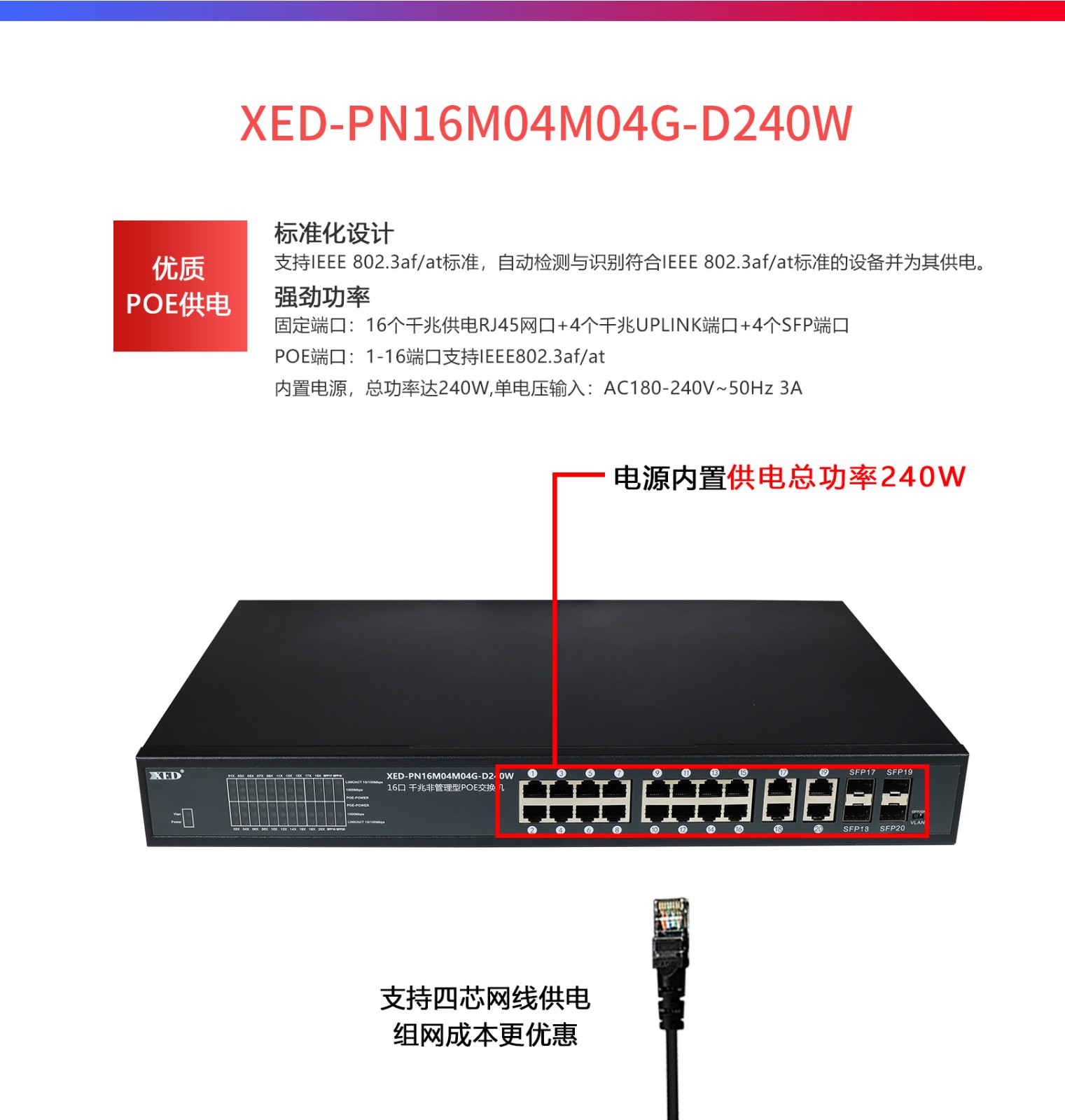

提供16個10/100M自適應RJ45電口，4個千兆UPLINK端口、4個SFP端口，其中端口1~端口16支持PoE供電
? 符合IEEE802.3at/af標準，動檢測與識別符合IEEE 802.3at/af標準的PD設備并為其供電
? 每個PoE端口供電功率高達30W，供電總功率可達230W，支持14個端口的IEEE 802.3af標準供電或7個端口的IEEE 802.3at標準供電
? 智能功率 MAX Power指示燈
? 提供標準交換/端口隔離模式切換功能
? MAC地址自動學習和自動老化
? 支持端口自動翻轉（Auto MDI/MDIX）功能
? 所有端口均具備線速轉發能力
? 支持IEEE802.3X全雙工流控與Backpressure半雙工流控
|
|
規格參數（軟件規格）
|
|
功能
|
遵循IEEE 802.3 以太網和IEEE802.3u 快速以太網協議標準
兼容符合IEEE 802.3at/af標準的受電設備（PD）
存儲轉發
IEEE802.3X全雙工流控與Backpressure半雙工流控
標準交換/端口隔離模式的切換
|
|
規格參數（硬件規格）
|
|
標準和協議
|
IEEE802.3 10Base-T Ethernet標準
IEEE802.3u 100Base-TX Fast Ethernet標準
IEEE802.3ab 1000Base-T Ethernet標準
IEEE802.3z 千兆以太網（光纖）
IEEE802.3x全雙工流控與Backpressure半雙工流控
IEEE802.3at/af 以太網供電標準
|
|
端口
|
16個10/100M自適應RJ45端口
1個10/100/1000M自適應RJ45端口和1個復用的千兆SFP光纖模塊擴展插槽
|
|
POE端口
|
端口1~端口16
|
|
網絡介質
|
10BASE-T: 3類及以上非屏蔽/屏蔽雙絞線（≤100米）
100BASE-TX: 5類及以上非屏蔽/屏蔽雙絞線（≤100米）
1000BASE-T: 5 類及以上非屏蔽/屏蔽雙絞線（≤100 米）
|
|
轉發速率
|
10/100/1000Mbps
|
|
背板帶寬
|
5.2Gbps
|
|
MAC地址表
|
8K
|
|
POE供電總功率
|
240W
|
|
LED指示燈
|
PWR（電源）、LINK、100M、PoE 、PoEMAX、端口隔離
|
|
外形尺寸（L*W*H）
|
440mm X285mm X 55mm
|
|
電源
|
180-240V AC，50Hz
|
|
其他
|
/
|
|
使用環境
|
工作溫度：0℃ 到 50℃
存儲溫度：-40℃ 到 70℃
工作濕度：10% 到 90% 不凝結
存儲濕度：5% 到 90% 不凝結
|
