開關電源常見故障及排除知識

發布日期: 2018-5-29 16:23:50 信息來源: XED電源

  生活中常見的電氣電子電路故障,不能正常工作,多數是因為開關電源發生故障而導致的,開關電源由多種元器件組成,開關電源故障一般是個別元器件出現損壞導致的開關電源不能正常使用

  想要修復開關電源故障,必須認識到開關電源元器件總體結構以及容易出現故障及不容易損壞的開關電源元器件,這樣在排除開關電源故障的時候可以大大提高效率,更有正對性的修復損壞的開關電源器件,深圳市小耳朵電源研發工程師總結了多種開光電源容易出現故障的元器件,給予初學者一點幫助


  1.保險管/絲


開關電源保險管/絲結構


  一般開關電源包括電源適配器、監控電源適配器等發生故障,第一要排除的故障元件就是保險管/絲,在多數電子產品中,保險管/絲起著電路的第一道安全保障,由于保險管/絲后面的電路短路等情況引起電路電流過大,從而燒壞保險絲。

  開關管,限流電阻,橋堆燒壞短路,芯片損壞,大濾波電容損壞等等這些開關電源元器件都會引起燒斷保險,故障現象為通電無反應。再更換保險絲后必須先排除其他元器件故障后方可通電?。。?/span>

  2,濾波電容損壞(300V的大電容)



開關電源濾波電容結構


  死機、開機無反應等故障都是因為濾波電容漏電或容量降低引起的,濾波電容損壞表面上都可以看得出來鼓包,也有一些不容易看出來的

  3.輸出濾波電容:故障現象和濾波電容基本一致。

  4.開關管

  保險管/絲損壞中講過,開關管損壞一般都會燒保險管/絲,限流電阻以及PWM芯片也會跟著損壞,不過PWM芯片一般還是比較少損壞的,既然保險管都燒了,自然故障現象也是通電無反應。

  5,穩壓二極管

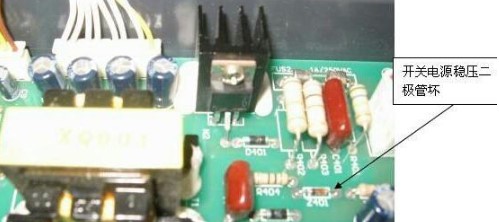

開關電源穩壓二極管結構


  在反向電壓大于穩壓二極管標稱穩壓值的情況下,穩壓管造成反向擊穿,電壓降低后穩壓管將會脫離擊穿狀態變成開路的現象, 如果電流超過穩壓管所能承受的電流值將造成穩壓管損壞。稱之為熱擊穿,也就是短路,短路是不可恢復的。

  6.光藕與TL431:光藕與TL431造成輸出電壓不穩定或無電壓輸出

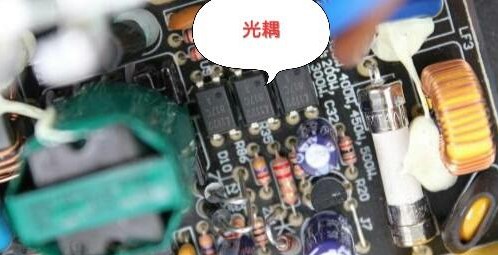

開關電源光藕與TL431


  7.啟動電阻:啟動電阻損壞會表象為無電壓輸出、整機無反應。啟動電阻是接在300V電源與開關管基極之間。

  8.限流電阻:很容易理解,該電阻損壞過流保護電路工作,和啟動電阻一樣300V無輸出電壓。

  9.PWM控制芯片:

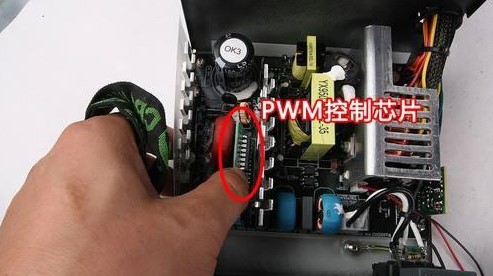

開關電源PWM控制芯片結構


  PWM損壞會造成有300V,但是無輸出電壓 還會重復燒開關管和保險,檢測時可以打對地阻值來判斷其好壞,正常對地阻值除了其對地腳外,其他引腳都有幾百歐姆。
