電容是開關電源中再普通不過的器件,它可以用來降低紋波噪聲,可以用來提高電源的穩定性以及瞬態響應性,然而,電容的種類繁多,如何通過技巧進行快速選型,而產品可靠性又高,性能又穩定呢?
一、電容種類的了解
對電容種類的大致了解,在選擇電容時有助于對電容種類的快速篩選。

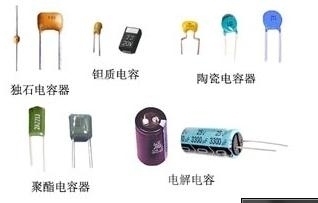

電容種類較多,按封裝分有貼片電容、插件電容,按介質分有陶瓷電容、電解電容、云母電容等,按結構形勢分,有固定電容、半固定電容,可變電容。
在如此多的選擇面前,讓人容易患上選擇困難綜合癥,但不用憂慮,在開關電源中,我們使用最多的就是陶瓷電容,電解電容和鉭電容,了解了電容的種類接下來是了解電容的一些性能參數。
二、電容關鍵參數的認識
了解電容的內在關鍵參數,才能快速選型,可靠使用,所有的電容的關鍵參數都是一樣的,包括電容容值、電容的耐壓值、電容的ESR、電容容值精度、電容允許的工作溫度范圍。
三、開關電源中電容的選型要了解電容本身特性
在開關電源設計中,使用頻率最高的電容是陶瓷電容、電解電容、鉭電容,需要了解它們的特性差異才能快速的進行選擇。
陶瓷電容容值較小,高頻特性好,工作溫度范圍較廣,ESR較電解電容小,體積小,沒有特性;

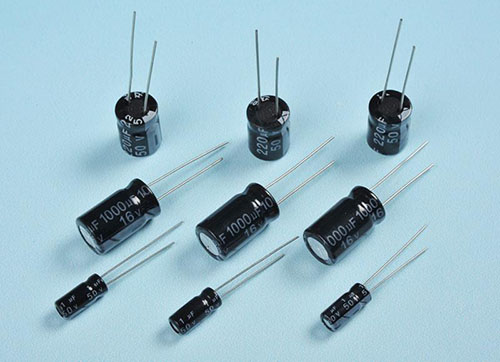

電解電容容值可以做大,但工作溫度范圍較窄,ESR較大,有極性;
鉭電容ESR最小,容值可比陶瓷電容大一些,有極性,安規性能差,容易起火。
了解了以上三種電容的特性,在使用它們的時候就可以游刃有余。
四、開關電源中電容的選型還要了解使用壞境
電容的使用壞境還分電路內部環境和電路外部環境,電路內部環境包括頻率、電壓值、電流值、電容在電路中的主要作用等;根據電路頻率可以確定電容種類;根據電壓值可以確定選型電容的耐壓值;在電路中的主要作用可以用來參考選型電容的容值等;根據電路外部使用壞境對電容進行選型,產品工作的環境溫度,安規要求等,都可以用來縮小電容選擇范圍。
