最近,很多讀者都問到了「POE交換機供電問題」,以及可以給多少設備供電。關于「POE交換機」的供電,實際到底是怎么呢?讓我們帶你揭開「POE交換機」背后的現實……
宅家彝族:POE供電是怎么回事?可以連接多少設備,功率大于POE交換機,可以接著供電嗎?POE交換機那么貴,買貴會比較安全嗎?
XED電源:你的第六感是對的。實際上,POE交換機的總功率是一個非常重要的指標,直接關系到可以帶多少攝像機。
POE交換機沒那么簡單
為什么這么說?
如果你對POE交換機的認識還停留在POE交換機+供電線+數據線+終端設備的層次的話,那么POE交換機的智能程度可能會超過你的想象。

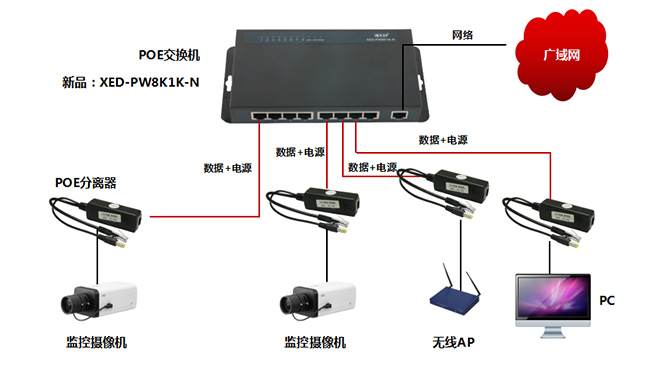

這是一個POE交換機的連接圖,可以看到,POE交換機不是通過電線來給終端設備供電,而是通過網線來給設備供電。POE是一種以太網供電技術,所以POE供電問題也需要考慮供電標準。
小袁:萬萬沒想到……POE供電也能這么復雜!
XED電源:看一臺POE交換機給多少攝像機供電,要考慮:POE交換機的供電標準和POE交換機的總供電功率。
市面上標準POE交換機有兩種供電標準,IEEE802.3af和IEEE802.3at。IEEE802.3af標準定義了供電功率為15.4W,IEEE802.3at標準定義了供電功率可達30W,這是因?yàn)楣╇姌?biāo)準不同其單端口供電功率也不同。
市面上最常見的攝像機功率為7W,使用af標準的POE交換機即可;如果攝像機超過16W以上,則需使用at標準的POE交換機;若攝像機功率為30W以上,就需要使用專用POE供電模塊供電了。
比如XED電源家新品:XED-PW8K1K-N,端口1~端口8支持POE供電,即插即用,無需管理,提供9個10/100M自適應RJ45端口,可以同時適用af和at標準滿載供電。
簡單來說,如果一臺POE交換機同時適應af和at供電標準的,那它的供電功率是自適應的。
小袁:等會,可是這POE交換機的總功率又有什么關系?
XED電源:其實可以套公式……
「POE交換機」供電:總功率
隨著供電技術的發展,同時在網絡監控時中,為了減少布線成本以及使用方便快捷,絕大部分的工程師都會考慮采用POE供電。
XED電源:POE交換機的總功率是直接關系帶多少攝像機的。
以XED-PW8K1K-N為例,總功率為120W,8端口的POE交換機,除去損耗實際功率為110W左右,來說:
在IEEE802.3af標準下,它能夠供滿8個端(110/15.4=8),即可以同時給8個攝像機供電,也就是滿載供電。如果是按照IEEE802.3at標準的單口最大供電功率30W計算,同時最多就只能給4個端口供電了(110/30=4)。
小袁:現實使用的時候,很多攝像機最大功耗低,基本不超過15W,假設每個POE交換機端口按照最大功率計算(30W)的話,可能會出現功率分配不均衡的問題?
XED電源:XED-PW8K1K-N支持智能功率管理,可以避免這種情況的出現,優先切斷級別低的端口供電。
所以,XED電源家的新品XED-PW8K1K-N是不用擔心出現功率分配不均衡的問題。假設受電設備的功率超過120W時,這款產品可以優先切斷級別低的端口供電(優先級端口8<端口7<端口1)。
因此,XED電源家的新品XED-PW8K1K-N是可以滿足市面上攝像機的供電需求的。
總結:
1.采用支持動態功率分配的交換機,才能使供電效率最高;
2.先了解被供電設備的最大功耗,然后用PoE交換機的總供電功率除以最大功耗,就能得出一臺PoE交換機能給多少臺設備供電。
