開關電源的電路控制結構

發布日期: 2018-5-24 14:58:28 信息來源: XED電源

一.開關電源的控制組成:

    開關電源應用在很多領域甚至遍布生活各個角落,開關電源大致由四個主體組成,分別是輸入電路、變換器、控制電路、輸出電路等。

    四大分類中還包含:比較放大、震蕩器、V/F轉換、基極驅動、輸出整流、輸入濾波、輸入整流、開關電路、采樣、基準電源、輸出濾波電路等多個開光電源零配件。目前生活常見的監控電源、網狀電源適配器乃至現如今流行具有快充的手機usb充電器等電源產品遠遠不止于這些基本配置。不僅開光電源、以及手機充電器還需要保護電路、功率因素校正電路、同步整流驅動電路、快充協議器件及其它一些輔助電路等。

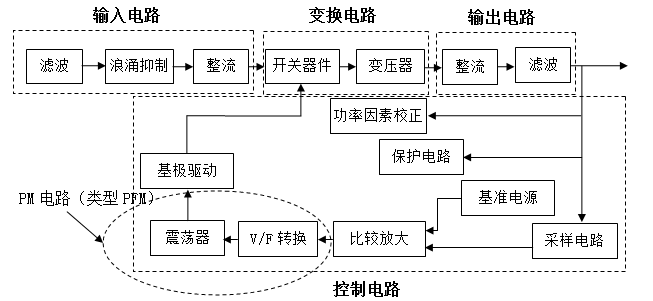

    下面是一個典型的開關電源原理結構圖,開關電源必不可少的基本結構,科技在發展,現如今的開關電源已經遠遠不僅限于這些基本配件。

    根據控制類型不同,PM(脈沖調制)電路可能有多種形式。這里是典型的PFM結構


二.開關電源的構成原理:


   (一)輸入電路:
    線性濾波電路、浪涌電流抑制電路、整流電路。
    作用:把輸入電網交流電源轉化為符合要求的開關電源直流輸入電源。
    1.線性濾波電路:抑制諧波和噪聲。
    2.浪涌濾波電路:抑制來自電網的浪涌電流。
    3.整流電路:把交流變?yōu)橹绷?。有電容輸入型、扼流圈輸入型兩種,開關電源多數為前者。
   (二).變換電路:
    含開關電路、輸出隔離(變壓器)電路等,是開關電源電源變換的主通道,完成對帶有功率的電源波形進行斬波調制和輸出。這一級的開關功率管是其核心器件。
    1.開關電路
驅動方式:自激式、他激式。
變換電路:隔離型、非隔離型、諧振型。
功率器件:最常用的有GTR、MOSFET、IGBT。
調制方式:PWM、PFM、混合型三種。PWM最常用。
   2.變壓器輸出
   分無抽頭、帶抽頭。半波整流、倍流整流時,無須抽頭,全波時必須有抽頭。
  (三).控制電路:
   向驅動電路提供調制后的矩形脈沖,達到調節輸出電壓的目的。
基準電路:提供電壓基準。如并聯型基準LM358、AD589,串聯型基準AD581、REF192等。
采樣電路:采取輸出電壓的全部或部分。
比較放大:把采樣信號和基準信號比較,產生誤差信號,用于控制電源PM電路。
V/F變換:把誤差電壓信號轉換為頻率信號。
振蕩器:產生高頻振蕩波。
基極驅動電路:把調制后的振蕩信號轉換成合適的控制信號,驅動開關管的基極。
  (四).輸出電路:
   整流、濾波。把輸出電壓整流成脈動直流,并平滑成低紋波直流電壓。輸出整流技術現在又有半波、全波、恒功率、倍流、同步等整流方式。
