開關電源電路常見問題解答

發布日期: 2018-6-1 11:05:27 信息來源: 開關電源

  在多數從事開關電源研發工作的初學者來說,有時候不免犯點小錯誤,而開關電源電路如果出現一點小問題都會引起連鎖反應,這樣大大降低工作效率,并且也會影響開光電源研發周期,下面是一些針對開關電源常見知識,希望對初學者有點幫助

  1、安規認證要求:變壓器圖紙、PCB、原理圖的變壓器飛線位號需要相同,這個常識往往在提交認證的時候經常性犯錯

  2、UL62368、CCC認證認證要求:在認證中斷開一組電阻再測試X電容的殘留電壓,所以X電容的泄放電阻需放兩組,一般出現這樣的錯誤只能重新改PCB Layout

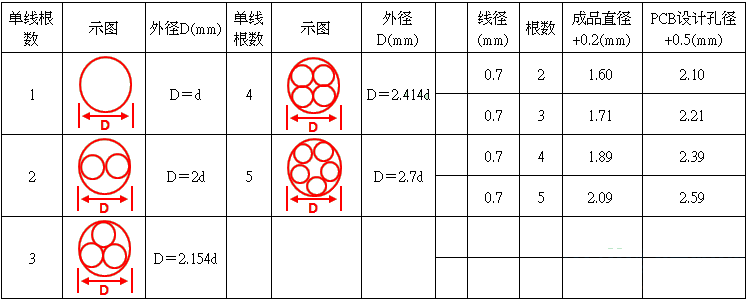

  3、為了避免組裝困難以及過爐空焊等問題,變壓器在飛線時PCB孔徑要預留最大飛線直徑,也可預留一大一小PCB孔,安規認證中,低壓大電流、高壓低電流飛線直徑是不一樣的,下圖為參考

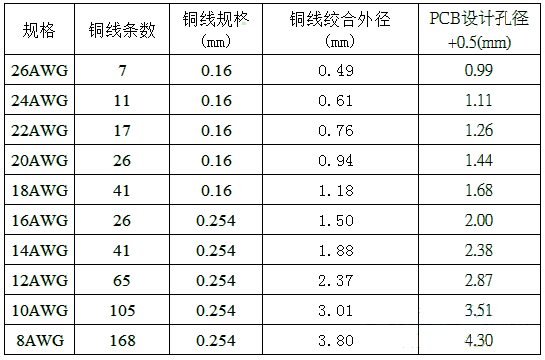

  4、在上面講到,PCB孔徑一般都要預留最大孔徑,不管在DC線材還是在其他線材,一般高電壓低電流與低電壓高電流線材不一樣,預留最大孔徑不會在組裝時遇到困難,下圖為示意圖


  5、因?yàn)樵诙鄠€(gè)OCP限流電阻并聯的時候阻值越小的那顆電阻承受的功率越大,所以在設計的時候要把阻值設計一樣
