準確判斷電路中的集成電路IC工作狀態

發布日期: 2018-6-7 11:00:45 信息來源: 開關電源

  準確判斷電源電路中的集成電路IC工作狀態

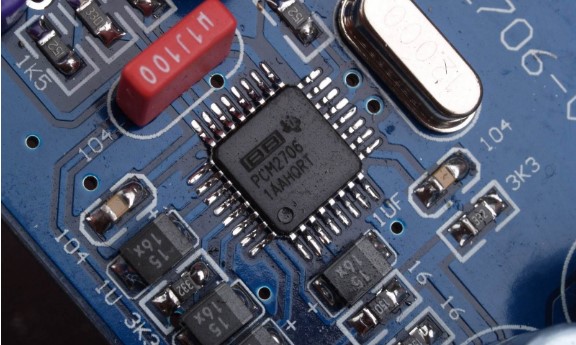

  如何判斷電路中的集成電路IC是好是壞是修理家電設備的一個重要內容,判斷不準,即使換上新集成電路,故障依然在,所以要對電路做出正確判斷,同時穩定的電路離不開開關電源IC選取原則

  一、要先了解電路IC的作用、內部結構、電特性、各引腳對電流波形、對正方向直流值

  二、根據故障判斷故障位置,再按部件尋找故障,判斷IC故障發生率高的,可多種方法測試

  三、對電路中IC判斷有兩種

 ?。ㄒ唬┮皇遣辉诰€判斷,即電路中IC未焊入印刷電路板的判斷.這種方法在沒有專用儀器設備的倩況下,要確定該電路口IC的質量好壞是很因淮的,一股倩況下可用直流電阻法測量各引腳對應于接地腳間的正反向電阻值,并和完好集成電路進行比較,


 ?。ǘ┒窃诰€檢查判斷,即集成電路連接在印刷電路板上的判斷方法。在線判斷是檢修集成電路在電視音晌、錄像設備中最實用的方法。以下分幾種情況進行闡述:



  1 、直流電壓測量法:

  主要測出各引腳對地的直流工作電壓值:然后與標稱值相比較,依此來判斷集成電路的好壞。用電壓測量法來判斷集成電路的好壞是檢修中最常用的方法之一.但要注息區別非故障性的電壓誤差.測量集成電路各引腳的直流工作電壓時, 如遇到個別引腳的電壓與原理圖或維修技術資料中所標電壓值大不一樣,不要急于斷定集成電路已損壞,應該排除以下幾個因素后再確定。

 ?、?、標稱電壓是否可靠

 ?、?、區分標稱電壓值的性質,屬于哪種情況下的標稱,不同引腳注入的信號不同

 ?、邸y得值與標稱值不一樣,查看外圍電路,一旦連接阻值可變的電位器(調音大小等)可能出現誤差,可中斷重測

 ?、?、 要防止測量造成的誤差,一般用阻值大大于20核磁每伏測量,小于將會使被測結果小于原來所標的電壓。不同電壓檔也不同

 ?、荨⑴袛郔C對電路影響程度,其他IC一起工作時的變化

 ?、?、從IC引腳電壓差最大的地方檢察泵口故障

 ?、?、對動態裝置(調音調頻道等)電壓不隨調節說變化后者反向變化基本判斷出現故障

 ?、?、多中工作狀態的裝置,例如錄音機等、不同工作狀態下各引腳電壓不同


  2、交流工作電壓測量法:為了掌握IC交流信號的變化情況,可以用帶有DB插孔的萬用表對 lC 的交流工作電壓進行近似側量。檢側時萬用表置于交流電壓擋,正表筆插入DB插孔;對于無 dB 擂孔的萬用表,需要在正表筆昌接一只01.-0.5uf隔值電容。該法適用于工作頻率比較低的IC,如電視機的視頻放大級。場掃描電路等。
