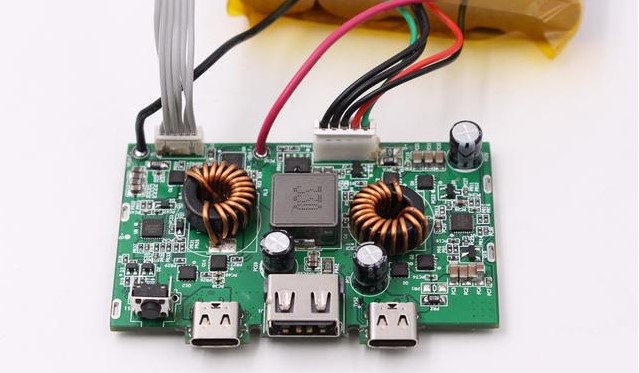

該移動電源方案其中一個USB-C接口支持USB PD雙向充電,單口最大輸出功率可達到100W,性能非常強悍;另一個USB-C口為單向輸出,單口最大輸出功率可達60W。該移動電源方案支持雙USB-C口可同時快充輸出,并擁有完整的策略保證,當雙USB-C口同時輸出時,其中一口會自動降低至18W或者30W輸出(根據兩個USB-C口的功率策略自動調整)。

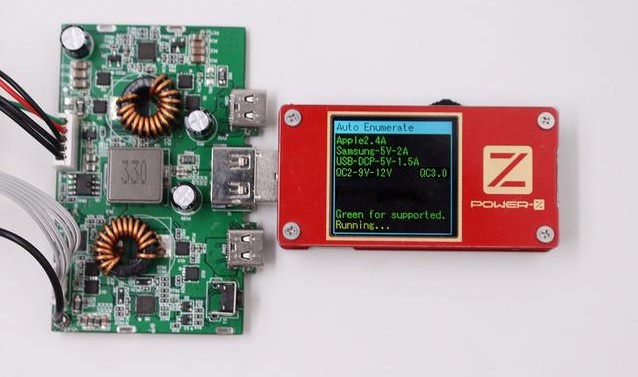

深圳小耳朵電源測得,該移動電源解決方案的USB-A口同樣具備快充輸出功能,支持QC3.0、QC2.0、APPLE2.4A等主流充電協議,主流手機快速充電,并且具備邊充邊放功能。

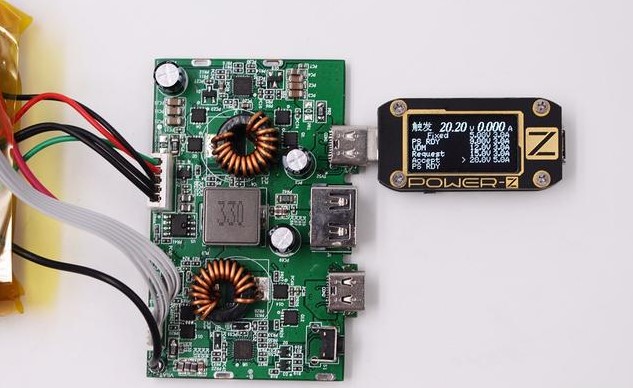

經過儀器實測,其中一個USB-C口支持5V、9V、12V、15V、20V五檔電壓輸出,最大輸出能力為20V/5A,功率100W。

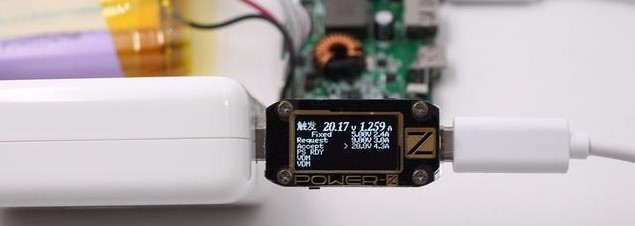

如此強悍的輸出能力,可以直接代替蘋果87W USB PD充電電器給MacBook Pro快速供電,以及兼容市面上所有采用USB-C接口充電的筆記本電腦、手機、游戲機等產品,應用范圍廣泛,可謂全能王

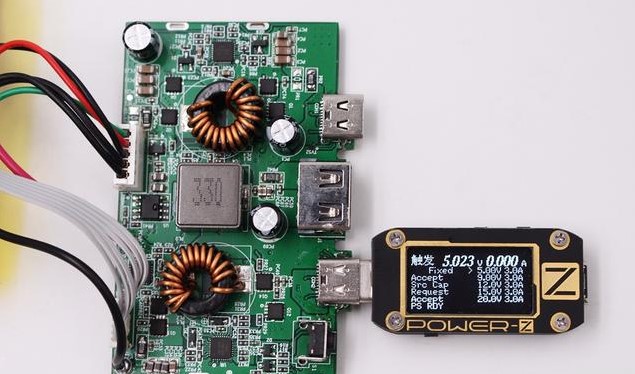

另外一個USB-C口同樣具備五檔輸出電壓,最大輸出功率為60W。

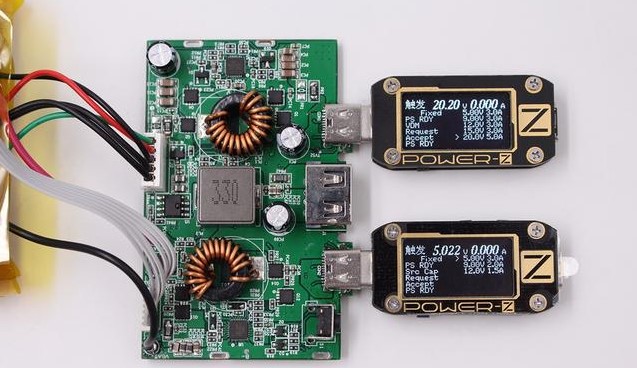

當雙口同時輸出時,便會觸發輸出策略,一口保持最大100W輸出能力,另一口降為18W輸出。
在電池結構方面,該方案適應性也很強,支持4串2并電池組也可支持3串2并電池組。且在不更改板端設計的前提下,僅通過軟件修改即可適應于兩種不同電壓的電池組,降低PCB板開發成本。
該移動電源解決方案擁有以上強悍的輸出性能,其技術核心在于使用了兩顆優微科技UPD300作為USB PD控制器,兩個UPD300控制器之間通過I2C接口實現信息同步,功率分配策略,及整個移動電源板級系統管理。
深圳小耳朵電源還了解到,UPD300是該企業研發的一款USB Type-C接口控制器和PD控制器二合一的ASIC芯片。該款芯片全面滿足了USB開發者論壇組織定義的USB 3.1標準集里面的相關規范。其采用了全新的架構設計,允許用戶在線編程升級,可持續滿足USB Type-C/PD規范,實現Power Delivery充電管理,協議交互等。同時UPD300芯片集成了更多的系統模塊,降低了對芯片周邊物料的需求,結合靈活可定制化的固件,客戶可以將Type-C/PD系統快速地部署到各類系統產品上,極大地縮短開發周期和成本??蛻粼嚇又斜硎驹撾娫捶桨妇C合性能非常不錯。本文來自充電頭網,并有些許修改
